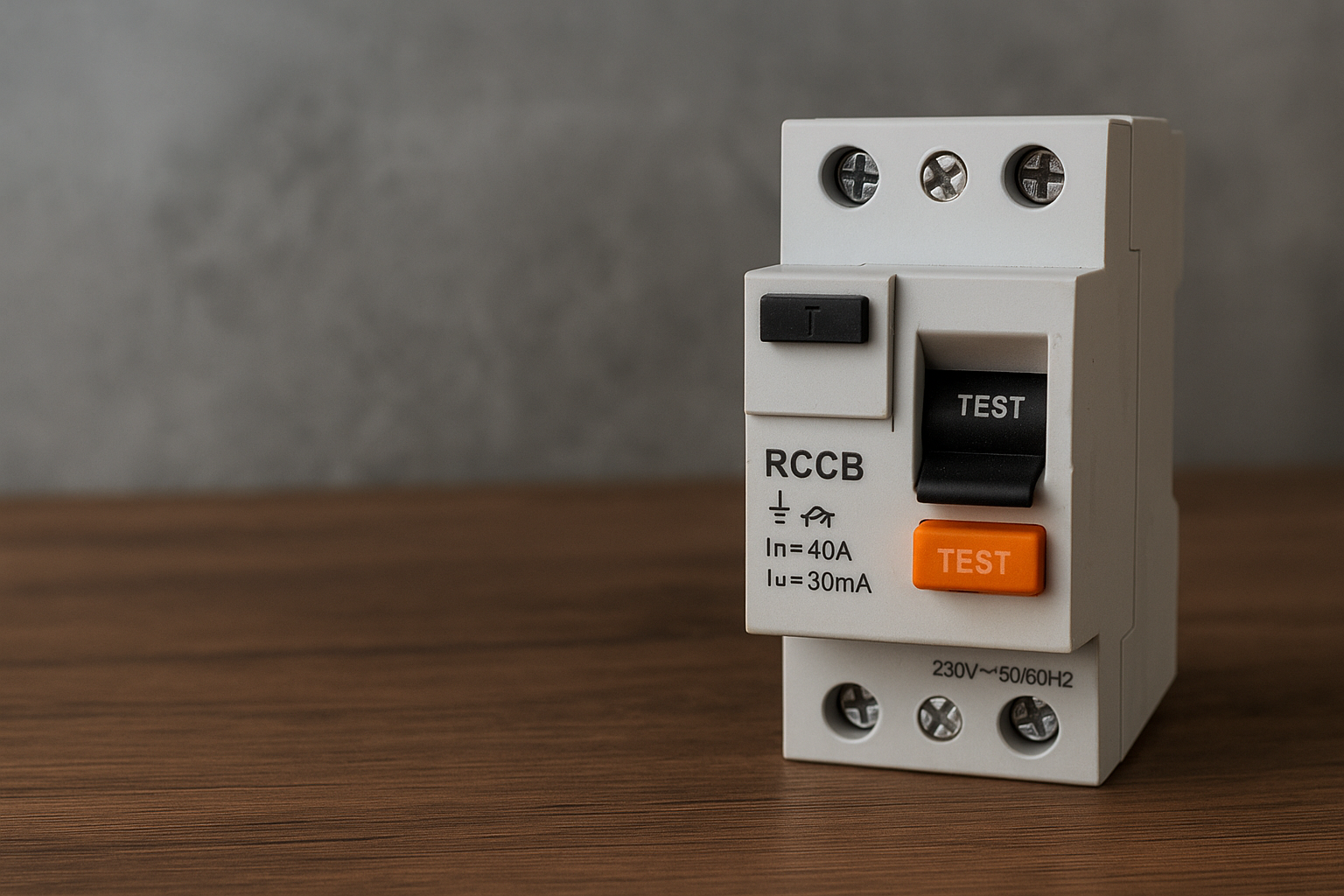

¿Qué es un interruptor diferencial, qué tipos hay, como seleccionamos el correcto y cómo funciona?

27 Jun 2025 ⏱️ 3 min de lectura El Rincón

Protección Diferencial · REBT · Seguridad Eléctrica

Interruptor diferencial: tipos, selección según REBT y buenas prácticas

El interruptor diferencial es el ángel de la guarda de cualquier instalación eléctrica. Su misión es detectar fugas de corriente hacia tierra y desconectar el suministro en milisegundos para salvar vidas.

En esta guía técnica analizamos cómo funciona este dispositivo, qué tipos exige el REBT según la carga y cómo evitar los molestos disparos intempestivos.

“Un diferencial no protege equipos, protege personas. Seleccionar el tipo incorrecto (p. ej. un AC donde se requiere un B) puede dejar la instalación sin protección real ante fugas en corriente continua.”

1) Equipos Recomendados por InstalaExpert

Para asegurar el cumplimiento normativo, estas son las soluciones más fiables para vivienda e industria:

Producto	Especificaciones Clave	Acceso Directo
	Diferencial Tipo A (Superinmunizado) • Detecta fugas en CA y CC pulsante. • Filtros contra armónicos y transitorios. • Evita disparos falsos en viviendas con mucha electrónica.	Ver producto →
	Diferencial Tipo B • Protección total (CA + CC pulsante + CC pura). • Obligatorio en Fotovoltaica y Vehículo Eléctrico. • Máxima seguridad industrial.	Ver catálogo →

2) ¿Cómo funciona un diferencial?

El diferencial basa su funcionamiento en la Ley de Kirchhoff: la corriente que entra debe ser igual a la que sale.

        El Transformador Toroidal: Fase y neutro pasan por un anillo ferromagnético. Si hay una fuga a tierra, el equilibrio se rompe y el campo magnético resultante induce una corriente en la bobina de disparo que abre los contactos.


3) Selección rápida por Tipo de Carga

No todos los diferenciales "ven" todas las fugas. Es vital elegir el tipo adecuado:

Solo Corriente Alterna: Uso muy limitado. No apto para placas de inducción o LEDs modernos.

Alterna + CC Pulsante: El estándar para la vivienda actual. Protege electrodomésticos y electrónica de consumo.

Variadores de Frecuencia: Ideal para Bombas de Calor y Aire Acondicionado con tecnología Inverter.

Universal: Imprescindible para Inversores Solares y Cargadores de Vehículo Eléctrico (EVSE). Detecta fugas en CC pura.

4) Clasificación según REBT

Sensibilidad ($I_{\Delta n}$)	Aplicación Normativa
30 mA (Alta)	Protección de personas en viviendas, oficinas y locales públicos. Obligatorio.
10 mA (Muy Alta)	Zonas críticas: baños de hospitales, guarderías o laboratorios húmedos.
300/500 mA (Media)	Protección contra incendios en naves industriales y cuadros de cabecera.

5) Buenas prácticas y mantenimiento

Una instalación profesional evita llamadas de servicio innecesarias:

No mezcles neutros: El error nº1 que causa disparos aleatorios es compartir el neutro entre circuitos de distintos diferenciales.
Selectividad: Usa diferenciales Selectivos (S) en el cuadro general y normales aguas abajo para evitar que un fallo en un enchufe apague toda la casa.
Botón TEST: Recomienda al cliente pulsarlo cada mes. Si no dispara, el mecanismo interno está bloqueado y el equipo debe sustituirse.

Preguntas Frecuentes (FAQs)

¿Qué es un diferencial Superinmunizado?
Es un Tipo A que incorpora filtros de alta frecuencia. Evita que el diferencial salte por armónicos (electrónica) o transitorios de red (tormentas).

¿Por qué mi diferencial salta sin motivo aparente?
Suele deberse a la acumulación de pequeñas fugas de muchos aparatos electrónicos o a un neutro mal conectado. Un diferencial Superinmunizado suele solucionar el 90% de estos casos.

¿Puedo usar un Tipo A para cargar mi coche eléctrico?
Solo si el cargador ya tiene protección integrada de 6mA CC. Si no, el REBT y la ITC-BT-52 exigen obligatoriamente un Tipo B.

Conclusión

El interruptor diferencial es el componente donde menos se debe escatimar en presupuesto. En InstalaExpert te ofrecemos asesoramiento técnico para que selecciones el diferencial exacto que tu instalación necesita, garantizando seguridad y continuidad de servicio.
