Interruptores automáticos: tipos, funcionamiento y cómo elegir el adecuado

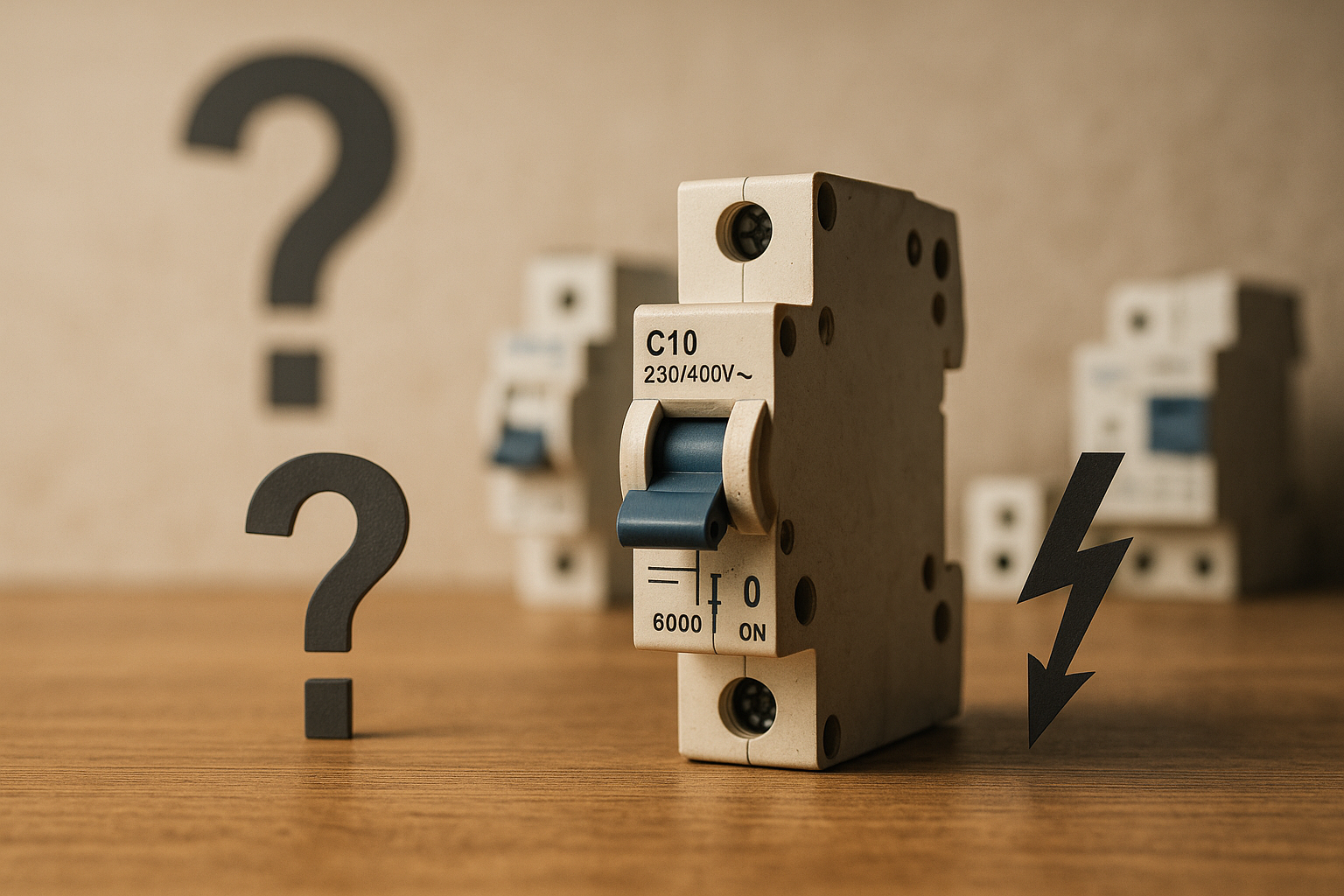

El interruptor automático magnetotérmico es el guardián de los cables de tu instalación. Su misión es detectar sobrecargas y cortocircuitos, cortando el suministro antes de que el calor dañe el aislamiento o provoque un incendio.

En esta guía técnica analizamos la tecnología térmica y magnética, las curvas de disparo y cómo dimensionar correctamente según el Reglamento Electrotécnico de Baja Tensión (REBT).

“Un interruptor automático protege los cables, no las personas. Es el cerebro que reacciona en milisegundos para evitar que una avería menor se convierta en un desastre eléctrico.”

1) Equipos Recomendados por InstalaExpert

Seleccionamos los automáticos más fiables del mercado para asegurar la máxima protección en tu cuadro eléctrico:

Producto	Especificaciones Clave	Acceso Directo
	Interruptor Magnetotérmico (MCB) • Curva C para uso general en viviendas. • Poder de corte de 6kA o 10kA. • Formato modular para carril DIN.	Ver producto →
	Interruptor de Caja Moldeada (MCCB) • Para corrientes de alta intensidad (hasta 1600A). • Disparo electrónico regulable. • Uso industrial y comercial pesado.	Ver catálogo →

2) ¿Cómo funciona realmente?

El interruptor automático es "inteligente" porque utiliza dos principios físicos distintos para fallos distintos:

        1. Protección Térmica (Sobrecarga): Una lámina bimetálica se calienta cuando hay un exceso de consumo prolongado. Al curvarse, libera el gatillo. Es lenta para permitir arranques temporales de motores.


        2. Protección Magnética (Cortocircuito): Un electroimán reacciona instantáneamente ante subidas bruscas de corriente. Abre el circuito en milisegundos para evitar que los cables se fundan.


3) Curvas de Disparo: La clave de la selección

La curva define cuánta intensidad "magnética" tolera el interruptor antes de saltar. Elegir la correcta evita disparos intempestivos:

Cargas Resistivas: Disparo rápido. Ideal para iluminación LED, calefactores eléctricos y cables muy largos.

Uso General: El estándar en viviendas. Soporta pequeños picos de electrodomésticos convencionales.

Cargas Inductivas: Especial para motores potentes, transformadores o bombas que tienen un gran pico de arranque.

4) ¿Cómo elegir el automático adecuado?

Sigue estos criterios técnicos para no fallar en tu diseño:

Corriente Nominal ($I_n$): Debe ser menor que la capacidad del cable. Ejemplo: Cable de 2.5 mm² → Automático de 16A.
Poder de Corte ($I_{cu}$): La capacidad de interrumpir un cortocircuito sin explotar. En viviendas el REBT exige mínimo 4.5 kA (habitualmente usamos 6 kA).
Número de Polos: 1P+N (Fase y Neutro estrecho) para ahorrar espacio, o 2P para protección total de ambos conductores.

Preguntas Frecuentes (FAQs)

¿Por qué mi automático está caliente al tacto?
Es normal que emitan algo de calor por el efecto Joule, pero si quema o huele a ozono, las bornas pueden estar flojas o el automático está trabajando al límite de su capacidad.

¿Puedo poner un automático de 25A si el de 16A salta mucho?
¡NO! Si haces eso, el cable de 2.5 mm² se quemará antes de que el automático salte. Debes revisar si hay una sobrecarga o si necesitas aumentar la sección del cable.

¿Qué diferencia hay entre un MCB y un fusible?
El automático es reutilizable (rearmable) y ofrece una protección térmica mucho más precisa y segura que el fusible tradicional.

Conclusión

Elegir el interruptor automático correcto es vital para la salud de tu instalación eléctrica. En InstalaExpert disponemos de toda la gama de magnetotérmicos con certificación internacional para que tu proyecto sea seguro, eficiente y duradero.
