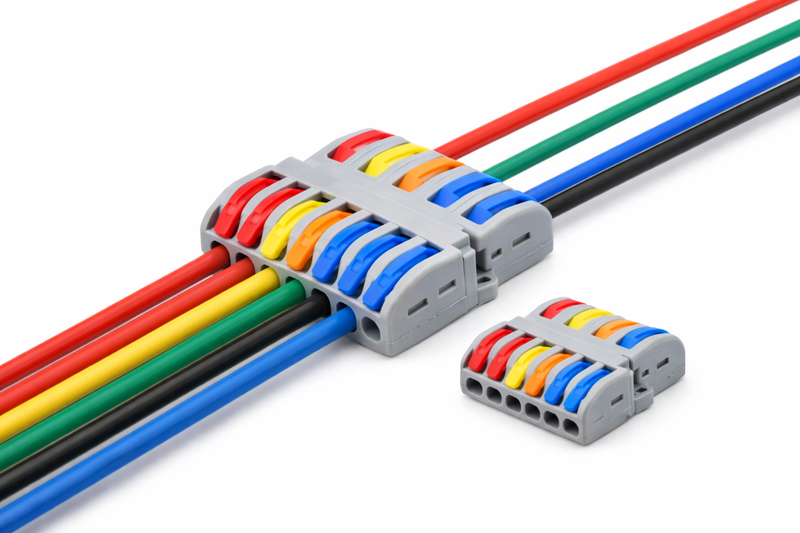

¿Sigues confiando en la cinta aislante o las regletas de tornillo? Descubre por qué la tecnología de resorte "Cage Spring" es la única que garantiza una presión dinámica constante, eliminando puntos calientes y reduciendo el tiempo de instalación en un 80%. Una pieza esencial para cualquier instalador que busque el estándar de experto.

Seguridad REBT Impedancia eléctrica (Z): la guía definitiva para entenderla, medirla y saber si tu instalación es realmente segura Una instalación puede “funcionar” y aun así no ser segura. Lo que marca la diferencia en un defecto real (derivación a tierra, masa energizada, fallo de aislamiento) es si la instalación consigue provocar el disparo automático de las protecciones dentro del tiempo exigido. Esa capacidad se resume en una palabra: impedancia. “La seguridad no se demuestra con un cuadro bonito. Se demuestra cuando hay un fallo y la protección actúa rápido.” Concepto claveZs = impedancia de bucle de defecto (Ω) Traducción prácticaSi Zs es alta → la corriente de defecto es baja → puede NO disparar a tiempo Objetivo finalDesconexión automática del suministro de forma segura (REBT) 1) ¿Qué es la impedancia eléctrica? La impedancia (Z) es la “oposición total” que presenta un circuito al paso de la corriente cuando hablamos de corriente alterna (CA). Incluye: Componente Qué es Cómo afecta Resistencia (R) Oposición “pura” (calor en cables, bornas, contactos). Sube con longitud, baja sección, malos aprietes. Reactancia (X) Oposición por efectos inductivos/capacitivos. En baja tensión y líneas cortas suele ser menor, pero existe. Impedancia total (Z) La combinación real de R y X. Es la que manda en fallos y disparos automáticos. “En instalaciones reales no hay ‘cables ideales’. Hay cobre, uniones, tierra, red… y todo eso suma impedancia.” 2) Z vs R: la diferencia que evita malentendidos Mucha gente habla de “resistencia” cuando en realidad se está evaluando “impedancia”. La diferencia práctica es simple: R se asocia a pérdidas por calor y continuidad (ohmímetro, R1+R2, etc.). Z describe el comportamiento del circuito en CA y, especialmente, durante un defecto (Zs). Traducción de calle: puedes tener continuidad y aun así tener una Zs demasiado alta en un punto concreto, porque el bucle completo incluye más elementos (red, acometida, tierra, uniones, etc.). 3) Impedancia de bucle de defecto (Zs): lo que realmente se comprueba Cuando ocurre un fallo fase-masa o fase-tierra, la corriente tiene que “volver” por un recorrido completo. Ese recorrido es el bucle de defecto. Zs es la impedancia total de ese bucle en el punto donde mides (por ejemplo, un enchufe del final de línea). Incluye, a grandes rasgos: Conductor de fase hasta el punto (ida). Conductor PE (vuelta) o camino equivalente de retorno. Toma de tierra / enlaces equipotenciales (si aplica). Impedancia interna de la red y transformador (sí, la compañía también juega). “Zs es la pregunta que importa: si hoy hay un defecto aquí, ¿la protección cortará a tiempo?” 4) La fórmula que manda (y por qué te cambia la forma de ver una instalación) En una aproximación práctica, la corriente de defecto se relaciona así: Corriente de defecto (If) ≈ U0 / Zs Donde U0 es la tensión fase-tierra (en redes típicas 230 V) y Zs la impedancia del bucle en ohmios. ¿Qué significa esto de verdad? Zs (Ω) If aproximada (A) Lectura rápida 0,50 Ω ≈ 230 / 0,50 = 460 A Muy buena: disparo magnético probable en muchos casos 1,50 Ω ≈ 153 A Depende del magneto/circuito y curva: hay que verificar 4,00 Ω ≈ 57,5 A Riesgo: puede no disparar “rápido” según protección “La impedancia no es un número ‘bonito’: se traduce directamente en amperios de defecto. Y los amperios deciden si disparas o no.” 5) Zs, Ze, R1+R2: qué significa cada medición En verificaciones eléctricas aparecen varias “Z” y varias mediciones que se confunden. Vamos a ordenarlas. Término Qué es Para qué sirve Ze Impedancia externa del bucle (red + acometida hasta el origen de la instalación). Base de referencia: si Ze es alta, Zs se complica en toda la vivienda. Zs Impedancia total del bucle en un punto concreto (externa + interna del circuito). Verificar disparo automático donde realmente importa (puntos finales). R1 + R2 Resistencia del conductor de fase (R1) + conductor de protección (R2) del circuito (continuidad). Detectar fallos de continuidad, uniones deficientes o secciones incorrectas. Ra Resistencia de la toma de tierra (electrodo y conexiones). Clave en TT: limita tensiones de contacto y coordina con el diferencial. Idea útil: Zs te dice “si saltará a tiempo”. R1+R2 te dice “si el cableado y su continuidad están bien”. Y Ra te dice “cómo de ‘buena’ es la tierra”. 6) Esquemas TT / TN / IT: por qué la impedancia no significa lo mismo en todos El esquema de puesta a tierra cambia el mecanismo de protección predominante. Esquema Cómo se protege principalmente Qué papel juega Zs TT Normalmente por diferencial (RCD), porque la corriente de defecto suele estar limitada por la tierra. Zs es informativa, pero la coordinación crítica es Ra + RCD (tensión de contacto y disparo). TN Normalmente por magnetotérmico (cortocircuito a masa con PE “fuerte”). Zs es crítica: asegura corriente suficiente para disparo automático rápido. IT Se gestiona con vigilancia de aislamiento y protocolos de primer/segundo defecto. Interpretación específica (entornos especiales). “En TT, el diferencial suele ser el protagonista. En TN, el magnetotérmico suele llevar la batuta. Pero en ambos casos, medir y entender Z te evita sorpresas.” 7) Impedancia y magnetotérmico: curvas B, C, D (sin humo) Los magnetotérmicos tienen dos “modos” de disparo: Térmico: lento (sobrecargas). Magnético: rápido (cortocircuitos / defectos con alta corriente). La curva define aproximadamente cuánta corriente se necesita para el disparo magnético: Curva Disparo magnético aproximado Uso típico B ≈ 3–5 × In Iluminación / cargas resistivas, líneas con poca inercia C ≈ 5–10 × In Uso general doméstico y mixto (muy habitual) D ≈ 10–20 × In Motores / picos altos (aplicaciones concretas) La conexión con Zs: Si la impedancia es alta, la corriente de defecto If baja. Y si If no alcanza el umbral de disparo magnético, el magnetotérmico puede tardar más de lo debido (o no cumplir el tiempo exigido en ese punto). 8) El diferencial: qué soluciona y qué NO soluciona El diferencial (RCD) detecta fugas a tierra comparando fase y neutro. Es esencial, pero hay dos matices importantes: No protege por sobreintensidad (eso es el magneto). Su efectividad depende de que exista un camino de fuga (tierra) y de las condiciones del defecto. “El diferencial es un cinturón de seguridad. Pero si el coche no frena, te vas al muro igual. La instalación necesita ambas cosas: disparo por defecto y desconexión adecuada.” Consejo práctico: en entornos con electrónica moderna, elegir el tipo correcto de diferencial (A / superinmunizado, etc.) mejora estabilidad, pero no sustituye una verificación de impedancia/continuidad/tierra. 9) Cómo medir la impedancia (paso a paso) de forma segura y entendible La medición típica para verificación de seguridad se hace con un medidor multifunción que calcula Zs inyectando una corriente de prueba y midiendo la caída de tensión. Importante: esto no es un tutorial para “jugar con el cuadro”. Las medidas deben realizarse con instrumentación adecuada y conocimiento técnico. Si no es tu ámbito, lo correcto es que lo haga un profesional. Medición didáctica en 6 pasos Define el punto de medida: cuadro general, subcuadros y puntos finales (enchufes/lineas críticas). Identifica el esquema: TT/TN influye en la interpretación (y qué protección debe actuar). Comprueba continuidad PE (R1+R2): antes de Zs, asegura que el conductor de protección no está “a medias”. Mide Zs: usa el modo adecuado del equipo (según el tipo de red y RCD). Evita falsear medidas por conexiones flojas o contacto insuficiente. Registra resultados: Zs por circuito/punto, y observa dispersión (un punto “raro” canta fallo). Valida disparo: compara con los requisitos de desconexión (protección instalada, calibre y condiciones del circuito). “Una sola medición bonita no vale. Lo que da confianza es el patrón: coherencia entre puntos y circuitos, y que los finales de línea sigan cumpliendo.” 10) Errores típicos (y cómo detectarlos en 2 minutos) Síntoma Qué suele estar pasando Señal típica Zs muy alta solo en un punto Conexión floja, empalme dudoso, PE interrumpido parcial Enchufe final “dispara” el valor, el resto normal Zs alta en todo Ze alta / acometida / red / conexión principal / origen Todos los circuitos van “pesados” Valores inestables (suben/bajan) Contacto de puntas, bornas flojas, humedad, falsos contactos Repetir medida cambia demasiado Continuidad R1+R2 dudosa PE mal conectado, derivaciones, reformas parciales “Hay tierra” pero no donde toca Disparos intempestivos RCD Electrónica, fugas acumuladas, tipo de diferencial inadecuado Salta sin sobrecarga clara Regla rápida: Si un circuito tiene un punto final con Zs significativamente peor que el resto, normalmente no es “la red”: es una unión, un tramo o una continuidad que falla. 11)Casos reales: cuando la impedancia te destapa el problema (y te ahorra sustos) Estos escenarios son más habituales de lo que parece. La gracia (y el valor) de medir Zs no es el número en sí, sino lo que revela: puntos débiles que en uso normal pasan desapercibidos… hasta que llega el fallo. “Los fallos eléctricos no avisan. La impedancia sí.” Escenario real Síntoma Diagnóstico técnico Solución recomendada 1) Enchufe final con Zs “disparada”Vivienda con varias bases en línea · Zs correcta en cuadro y primeras tomas· Zs muy alta en la última toma· Medida variable al repetir Normalmente no es “la red”. Es una unión: borne flojo, empalme fatigado, regleta vieja o PE con continuidad parcial. La variación al repetir suele indicar falso contacto. · Revisión y reapriete con par adecuado· Sustituir mecanismos deteriorados· Verificar continuidad PE (R1+R2) antes y después· Repetir Zs en esa toma y la anterior para confirmar patrón 2) Reforma parcial: “funciona todo” pero no cumpleCambio de cocina/baño sin tocar el resto · Disparos “raros” o sensación de inseguridad· Zs y R1+R2 incoherentes entre circuitos· Diferencias grandes entre tomas cercanas Mezcla de tramos antiguos y nuevos, derivaciones hechas “como se pudo”, y sobre todo: PE discontinuo o mal enlazado en cajas intermedias. A veces el neutro “vuelve” pero la tierra no, y la instalación queda con tierra decorativa. · Trazado y verificación de PE por tramos (caja a caja)· Sustituir derivaciones/empalmes no normalizados· Unificar criterios de sección y protección· Medición final: Zs en puntos críticos + registro 3) TT con tierra “regular”: el diferencial salva… pero ojoVivienda con electrodo viejo o conexiones oxidadas · Diferencial a veces dispara bien· Pero hay sensación de “calambrazos” o tensiones raras· Zs alta y/o Ra elevada En TT, el RCD suele ser quien corta, pero una tierra deficiente puede aumentar tensión de contacto en defecto. Si Ra es alta, el sistema “depende” demasiado del diferencial y el margen de seguridad se estrecha. · Revisar bornas y enlaces equipotenciales· Rehabilitar/instalar electrodo adecuado (según terreno)· Medir Ra con método apropiado· Verificar disparo RCD y registrar valores 4) Cuadro “bonito” con conexiones flojas: el enemigo silenciosoInstalación nueva o seminueva · Zs aceptable pero no estable· Olor a calentamiento o pequeñas decoloraciones· Termografía (si se hace) muestra puntos calientes Borne flojo = resistencia de contacto alta = calentamiento. No siempre se ve en uso normal al principio, pero con carga aparece. Y en defecto, esa resistencia extra sube Zs justo donde no debe. · Reapriete con par de fabricante (sin “a ojo”)· Sustituir bornas/mecanismos dañados· Verificación: R1+R2 + Zs antes/después· Si hay historial de calor, inspección completa del tramo 5) Electrónica moderna + RCD inadecuado: el falso culpableLEDs, placas inducción, inversores, cargadores · Disparos intempestivos de diferencial· “Todo está bien” pero salta con ciertos equipos· Zs correcta, continuidad correcta Aquí la impedancia no suele ser el problema. Suele ser tipo de diferencial no adecuado a la electrónica (fugas pulsantes, armónicos, etc.) o fugas acumuladas por muchas cargas. · Revisar selección de RCD (tipo A / superinmunizado si aplica)· Sectorizar circuitos (varios RCD) para repartir fugas· Verificar fugas y estabilidad por circuitos· Mantener Zs correcta: no mezclar diagnósticos Cómo usar estos casos como “método”:1) Si solo falla un punto → piensa en unión/empalme/PE local.2) Si falla todo → sospecha de Ze/origen/red o una condición general (conexión principal, acometida, etc.).3) Si Zs está bien pero hay disparos → mira tipo de diferencial, fugas acumuladas y selectividad.4) Si hay variación al repetir → casi siempre es contacto/borne/empalme. 12) Checklist final + Resumen PRO InstalaExpert Checklist (lo que debe quedar “cerrado”) ✔ Esquema de red identificado (TT/TN/IT). ✔ Continuidad del PE confirmada (R1+R2 coherente por circuito). ✔ Zs medida en puntos finales relevantes (no solo en cuadro). ✔ Disparo automático validado según protección instalada (calibre/curva) y requisitos de desconexión. ✔ Tierra y enlaces equipotenciales revisados (especialmente en TT). ✔ Registro de resultados (si mañana hay un problema, tienes trazabilidad). Resumen PRO InstalaExpert:· Zs baja = defecto “fuerte” = protecciones actúan rápido.· Zs alta = defecto “débil” = riesgo de no desconectar a tiempo.· En TN Zs es crítica para magnetotérmico.· En TT la coordinación tierra + diferencial es clave, pero medir y entender Z ayuda a detectar problemas reales de instalación. FAQ: dudas típicas (respondidas como Dios manda) ¿La impedancia es “lo mismo” que la resistencia de tierra?No. La resistencia de tierra (Ra) es una parte del sistema. La impedancia de bucle (Zs) incluye el recorrido completo del defecto (ida + vuelta + red). Son medidas distintas y se usan para validar cosas distintas. ¿Si tengo diferencial, me da igual la impedancia?No conviene pensar así. El diferencial es esencial, pero la seguridad completa se basa en coordinación: tierra, continuidad, protecciones y tiempos de desconexión. La impedancia te ayuda a saber si el sistema reacciona “como debería” cuando toca. ¿Por qué medir en enchufes y no solo en el cuadro?Porque el final de línea es donde más “se estira” el circuito: más longitud, más uniones, más posibilidades de caída. Si el final cumple, lo demás suele estar bien. Si el final no cumple, el riesgo está donde vive la gente. ¿Qué hace que Zs empeore con el tiempo?Bornas que se aflojan, corrosión, empalmes envejecidos, humedad, reformas parciales, tierra degradada o mal mantenida. La electricidad no perdona el “ya irá”. “Cuando alguien dice ‘la instalación va bien’, la respuesta técnica correcta es: ¿y en un defecto, qué pasa?” Conclusión La impedancia no es un concepto académico: es la forma más directa de saber si una instalación desconecta a tiempo cuando hay un fallo real. En InstalaExpert apostamos por una idea muy simple: seguridad verificable > “parece que funciona”. “La mejor instalación no es la que nunca falla. Es la que, cuando falla, protege.” ¿Quieres material profesional para instalaciones seguras? En InstalaExpert seleccionamos protecciones y material eléctrico con enfoque técnico: estabilidad, normativa y seguridad real. 💬 Soporte WhatsApp ⚡ Ver Catálogo
