Conectores de Palanca vs. Cinta Aislante: Guía Técnica de Seguridad 2026

11 Mar 2026 ⏱️ 3 min de lectura El Rincón

Ingeniería Eléctrica · Seguridad Contra Incendios · Productividad Pro

La Revolución de la Conexión Rápida: Por qué la palanca es el estándar de seguridad en 2026

En el sector eléctrico, "rápido" solía ser antónimo de "seguro". Sin embargo, los conectores de palanca han roto ese paradigma, convirtiéndose en el componente más crítico para evitar puntos calientes en instalaciones domésticas e industriales.

Muchos técnicos aún subestiman la importancia de un empalme. No se trata solo de que la corriente pase; se trata de cómo pasa. Una conexión deficiente genera una resistencia parásita que, bajo cargas continuas de electrodomésticos modernos o iluminación LED masiva, puede degradar el aislamiento del cable hasta provocar un siniestro. En InstalaExpert analizamos por qué los sistemas de resorte son, técnicamente, superiores a cualquier método manual.

“La diferencia entre un electricista y un instalador experto radica en su gestión del riesgo. Los conectores de palanca eliminan la variable más peligrosa: el error humano en el par de apriete.”

1) El fenómeno de la Dilatación Térmica (Por qué el tornillo falla)

El cobre y el aluminio se expanden cuando transportan corriente y se contraen cuando se enfrían. En una regleta de tornillo tradicional, este ciclo de "respiración térmica" provoca que, con el paso de los meses, el tornillo pierda presión.

El efecto aflojamiento: Una vez que el tornillo pierde micras de presión, el área de contacto disminuye, aumentando la resistencia y generando más calor (Efecto Joule).
La solución del muelle: El conector de palanca utiliza un resorte de acero que ejerce una presión dinámica. Si el cable se expande o contrae, el resorte se mueve con él, manteniendo siempre la misma fuerza de contacto.

2) Análisis de Productividad: ¿Cuánto valen tus 10 segundos?

Para un profesional, el tiempo es dinero. Hagamos un cálculo rápido de instalación en una vivienda tipo con 30 cajas de derivación:

Método	Tiempo por Conexión	Herramientas	Riesgo de Error
Regleta de Tornillo	45-60 segundos	Destornillador / Pelacables	Alto (Apriete excesivo o flojo)
Cinta Aislante	90 segundos	Tijeras / Fuerza manual	Muy Alto (Degradación química)
Conector de Palanca	5-10 segundos	Ninguna	Nulo (Diseño "Error-Proof")

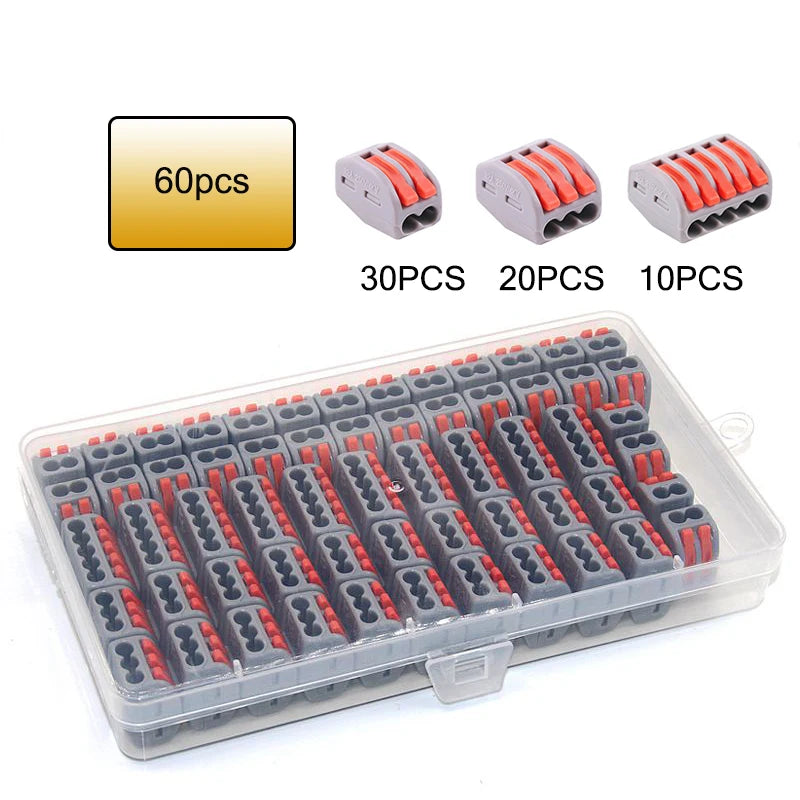

Solución Profesional Recomendada: Pack Mixto Serie Quick-Link

En InstalaExpert hemos verificado que la combinación de 2, 3 y 5 vías cubre el 98% de las necesidades en una reforma estándar.

Imagen del Producto	Ficha Técnica Pro	Acceso Directo
	Conector Universal 32A • Compatibilidad: Rígido, Semi-rígido y Flexible. • Rango AWG: 28 a 12 (Universal). • Tensión de Impulso: 4kV (Resiste picos de tensión). • Material: Poliamida 6.6 (Ignífuga).	Ver Pack en Tienda →

3) Casos de Uso: Donde el conector marca la diferencia

        A. Domótica e IoT: Los módulos tipo Shelly o Sonoff tienen bornas muy pequeñas. Usar conectores de palanca para pre-instalar el cableado permite alojar los dispositivos en cajas profundas sin forzar los cables.


        B. Iluminación Exterior: Al ser reutilizables, permiten realizar pruebas de fase en jardines o fachadas antes del sellado final, ahorrando horas de desmontaje si hay un error en la conmutación.


        C. Emergencias Eléctricas: Su facilidad de uso permite realizar puentes provisionales seguros incluso en condiciones de poca visibilidad o espacios reducidos.


4) Protocolo de Seguridad InstalaExpert

Para que una instalación sea certificable, sigue este checklist:

Verificación de la sección: Asegúrate de que el cable esté dentro del rango 0.08 - 4.0 mm².

Limpieza del conductor: Si el cobre está oxidado (color oscuro), corta y pela de nuevo. El resorte necesita contacto con cobre limpio.

Cierre Mecánico: La palanca debe quedar totalmente enrasada con el cuerpo del conector. Si queda ligeramente levantada, la presión no es total.

Preguntas Frecuentes de Instaladores

¿Se pueden mezclar cables de distintas secciones en el mismo conector?
Mecánicamente el resorte lo permite, pero técnicamente no se debe hacer. En una instalación profesional, la protección magnetotérmica está calculada para la sección del cable. Si mezclas una sección menor en el mismo terminal, ese cable fino quedará desprotegido ante sobrecargas, pudiendo dañarse antes de que salte la protección.

¿Son mejores que los conectores "push-in" (sin palanca)?
Los de palanca son superiores para cables flexibles (multifilares), ya que no necesitan que el cable sea rígido para empujar el resorte. Son los más versátiles para el profesional.

Conclusión

No permitas que un componente de pocos céntimos arruine una instalación de miles de euros. Los conectores rápidos de palanca representan la madurez tecnológica de la electricidad residencial. En InstalaExpert, seleccionamos solo aquellos que pasan nuestras pruebas de estrés térmico, garantizando que tu trabajo hable bien de ti durante años.
