Arquitectura de Protección: Sobretensiones Transitorias, Permanentes y Coordinación de Red

En instalaciones con fotovoltaica (FV), vehículo eléctrico (VE) y domótica avanzada, la protección eléctrica ha dejado de ser un elemento pasivo para convertirse en una arquitectura crítica. Un diseño deficiente no solo arriesga el hardware, sino la continuidad del servicio.

1) Sobretensiones Transitorias: El fenómeno dU/dt

Las transitorias son impulsos escarpados de alta energía. Su peligrosidad reside en la tasa de subida de la tensión (dU/dt). Un equipo electrónico estándar soporta picos de hasta 1.5kV (Categoría II), pero un rayo puede generar impulsos de más de 6kV.

• Tecnología de Varistores (MOV): Los SPD como el ETEK T2 actúan en nanosegundos. Al superar la tensión de cebado, el varistor pasa de alta impedancia a baja impedancia, "cortocircuitando" el pico a tierra.
• Coordinación en Cascada: En grandes distancias (>10m entre cuadro y equipo), se recomienda un segundo SPD de Tipo 3 cerca del equipo sensible para mitigar las oscilaciones residuales.

2) Sobretensiones Permanentes: Desequilibrio de Fases y Neutro

Este fenómeno es de naturaleza electrotécnica, no atmosférica. Se produce principalmente por la pérdida de la referencia de Neutro. Al quedar el neutro flotante, las cargas monofásicas se ven sometidas a tensiones compuestas que pueden rozar los 400V de forma continua.

• Monitorización Activa: Equipos como el Relé Ajustable de ETEK son vitales aquí. A diferencia de un protector estándar, permiten configurar una histéresis y un tiempo de retardo para evitar disparos intempestivos ante fluctuaciones menores de red.

Equipos de Protección de Alto Rendimiento

Imagen	Análisis Técnico	Enlace
	Schneider Combi SPU: Integración de IGA Clase 1. Fiabilidad industrial para entornos residenciales exigentes. Cumple con la normativa de las principales distribuidoras.	Ver Schneider →
	Relé Inteligente ETEK: Protección U/I (Voltaje/Corriente). Permite limitar la potencia máxima y rearmar automáticamente tras la estabilización de red.	Ver Relé ETEK →
	ETEK SPD Tipo 2: Up (Nivel de protección) < 1.5kV. Capacidad de descarga nominal In de 20kA, ideal para proteger inversores fotovoltaicos.	Ver ETEK T2 →

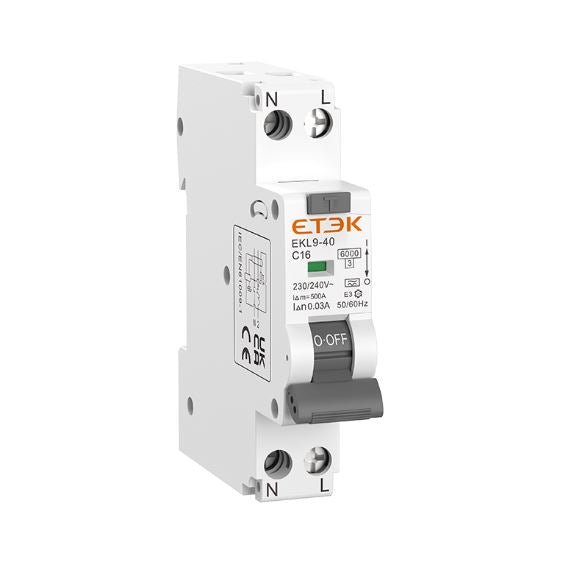

	ETEK RCBO Tipo A: Crucial para fugas con componente en DC (fuentes conmutadas, VE). Inmunidad reforzada frente a disparos por armónicos.	Ver RCBO ETEK →

3) Consideraciones de Instalación y Mantenimiento

Un error común en la instalación de SPD es el exceso de longitud en los cables de conexión. La normativa recomienda que la suma de los conductores (L+N+PE) sea inferior a 50 cm. Por cada metro adicional, la inductancia del cable puede sumar hasta 1kV al nivel de protección real, invalidando la seguridad del equipo.

Selectividad Diferencial: En cuadros con fotovoltaica y cargadores VE, el uso de diferenciales **Clase A** (como el RCBO de ETEK) es imperativo para evitar la ceguera del diferencial ante corrientes de fuga pulsantes en DC generadas por los rectificadores.

4) Marco Normativo: ITC-BT-23 e ITC-BT-52

El cumplimiento legal no es opcional. La **ITC-BT-52** obliga a la protección contra sobretensiones permanentes y transitorias en cualquier punto de recarga de VE. Por su parte, la **ITC-BT-23** establece los criterios de selección de SPD según el nivel de riesgo de la zona y la categoría de los equipos a proteger.

Conclusión

La transición energética exige una transición tecnológica en nuestras protecciones. Combinar la robustez de **Schneider** con la flexibilidad de los relés y RCBOs de **ETEK** crea un ecosistema de seguridad redundante capaz de soportar las anomalías de red más severas.
