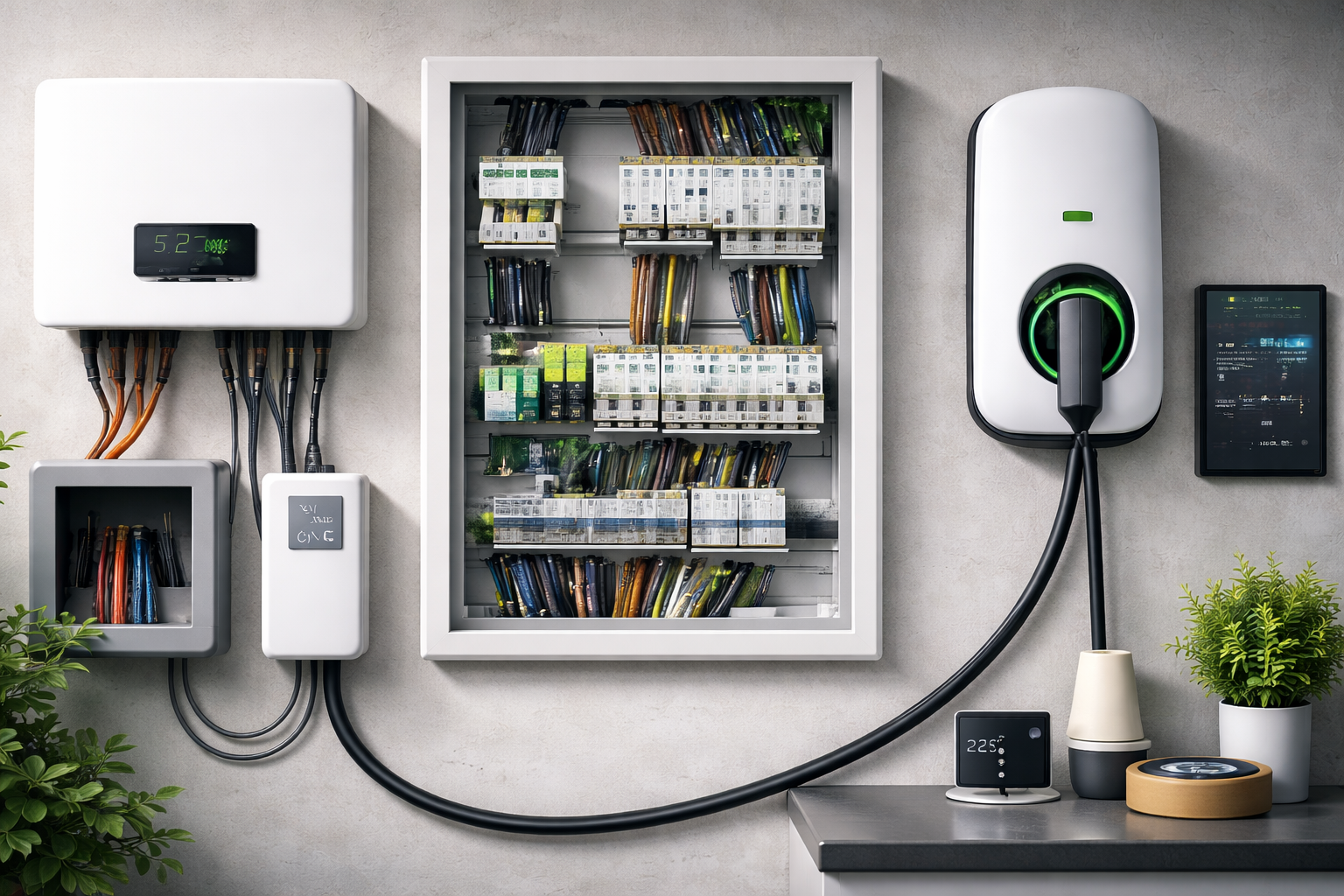

Qué protecciones necesita una vivienda con fotovoltaica, cargador VE y domótica (y por qué)

Las viviendas actuales incorporan cada vez más electrónica: autoconsumo fotovoltaico, recarga de vehículo eléctrico y domótica. Esto mejora eficiencia y confort, pero también exige una arquitectura de protecciones mejor pensada para mantener seguridad y fiabilidad.

En este artículo se repasan las protecciones clave y los criterios de selección más importantes, con un enfoque práctico y profesional: sobretensiones (SPD), diferenciales, reparto por circuitos y protecciones específicas para fotovoltaica y VE.

1) Pensar la instalación como un conjunto

En viviendas modernizadas por fases (primero placas, después VE, más tarde domótica) es habitual que el cuadro quede “sumando añadidos”. Lo recomendable es revisar el conjunto, porque conviven:

• AC convencional (circuitos de vivienda).
• Fotovoltaica (electrónica de potencia y, a veces, tramos en DC).
• Equipos electrónicos sensibles (cargador VE, controladores, comunicaciones, etc.).

Esta combinación hace especialmente relevantes dos ideas: proteger bien frente a sobretensiones y repartir circuitos para evitar que una incidencia puntual afecte a toda la vivienda.

2) Sobretensiones (SPD): una protección clave en viviendas con electrónica

Los picos de tensión (por maniobras en red, tormentas o incidencias) pueden dañar electrónica y acortar su vida útil. Por eso, en instalaciones con FV, VE y domótica, el SPD se convierte en una protección especialmente importante.

2.1 Qué SPD tiene sentido en una vivienda moderna

2.2 Buenas prácticas de instalación

• Conexiones lo más cortas posible.
• Puesta a tierra correcta y verificada.
• Coordinación entre protecciones (especialmente en FV).

3) Diferenciales: elegir el tipo adecuado y repartir por usos

En viviendas con electrónica moderna, los diferenciales deben seleccionarse con criterio. Además, el reparto por circuitos ayuda a mejorar la continuidad de servicio y facilita localizar incidencias.

3.1 Tipos de diferenciales (visión práctica)

3.2 Reparto recomendado

Un enfoque habitual es separar, al menos, los siguientes bloques:

• Circuitos generales de la vivienda.
• Recarga de VE (circuito dedicado).
• Fotovoltaica (protecciones propias según solución instalada).
• Domótica/equipos críticos (si aplica, con circuito dedicado).

4) Cargador de vehículo eléctrico: protecciones específicas

La recarga de VE debe tratarse como un circuito propio, dimensionado para una carga sostenida y con requisitos que dependen del equipo instalado.

• Línea dedicada desde el cuadro.
• Magnetotérmico dimensionado según intensidad y sección del conductor.
• Diferencial según especificación del fabricante.

Un punto crítico es la presencia (o no) de detección de 6 mA DC integrada en el cargador, dato determinante para la selección del diferencial aguas arriba.

5) Fotovoltaica en vivienda: protecciones en DC y en AC

La fotovoltaica doméstica debe mantener un esquema claro, seguro y sea fácil de mantener. La selección de protecciones depende del tipo de sistema (inversor, microinversores, configuración de strings, etc.). De forma general:

5.1 Lado DC (cuando aplica)

• Seccionamiento adecuado.
• SPD en DC.
• Fusibles cuando la configuración lo requiera.

5.2 Lado AC

• Magnetotérmico dedicado.
• Diferencial adecuado al equipo instalado.
• Coordinación con el SPD del cuadro general.

6) Domótica y equipos sensibles: estabilidad y protección

En una Smart Home, donde abundan dispositivos como el interruptor inteligente o sensores WiFi, la estabilidad de la red eléctrica es fundamental. Un microcorte o un pico de tensión puede desconfigurar toda la red domótica. La domótica suele incluir pasarelas, controladores y equipos de comunicaciones. Para mejorar estabilidad y reducir incidencias, es recomendable considerar su protección dentro del diseño global (especialmente frente a sobretensiones y disparos generales).

• Circuito dedicado cuando el sistema lo justifique.
• Diferencial independiente si se busca mayor continuidad de servicio.
• SPD correctamente coordinado con la instalación.

7) Qué suele sobrar (o aplicarse mal) en viviendas

• Uso generalizado de diferenciales tipo B sin necesidad real.
• Cuadros sobredimensionados sin reparto funcional.
• Duplicación de protecciones sin coordinación ni selectividad.

La mejora real suele venir de un diseño coherente: selección correcta, coordinación y reparto por usos.

Conclusión

Una vivienda con fotovoltaica, recarga de vehículo eléctrico y domótica requiere una arquitectura de protecciones adaptada a la electrónica moderna. La selección adecuada de SPD, diferenciales y protecciones específicas, junto con un reparto funcional por circuitos, mejora seguridad, fiabilidad y sea fácil de mantener.
