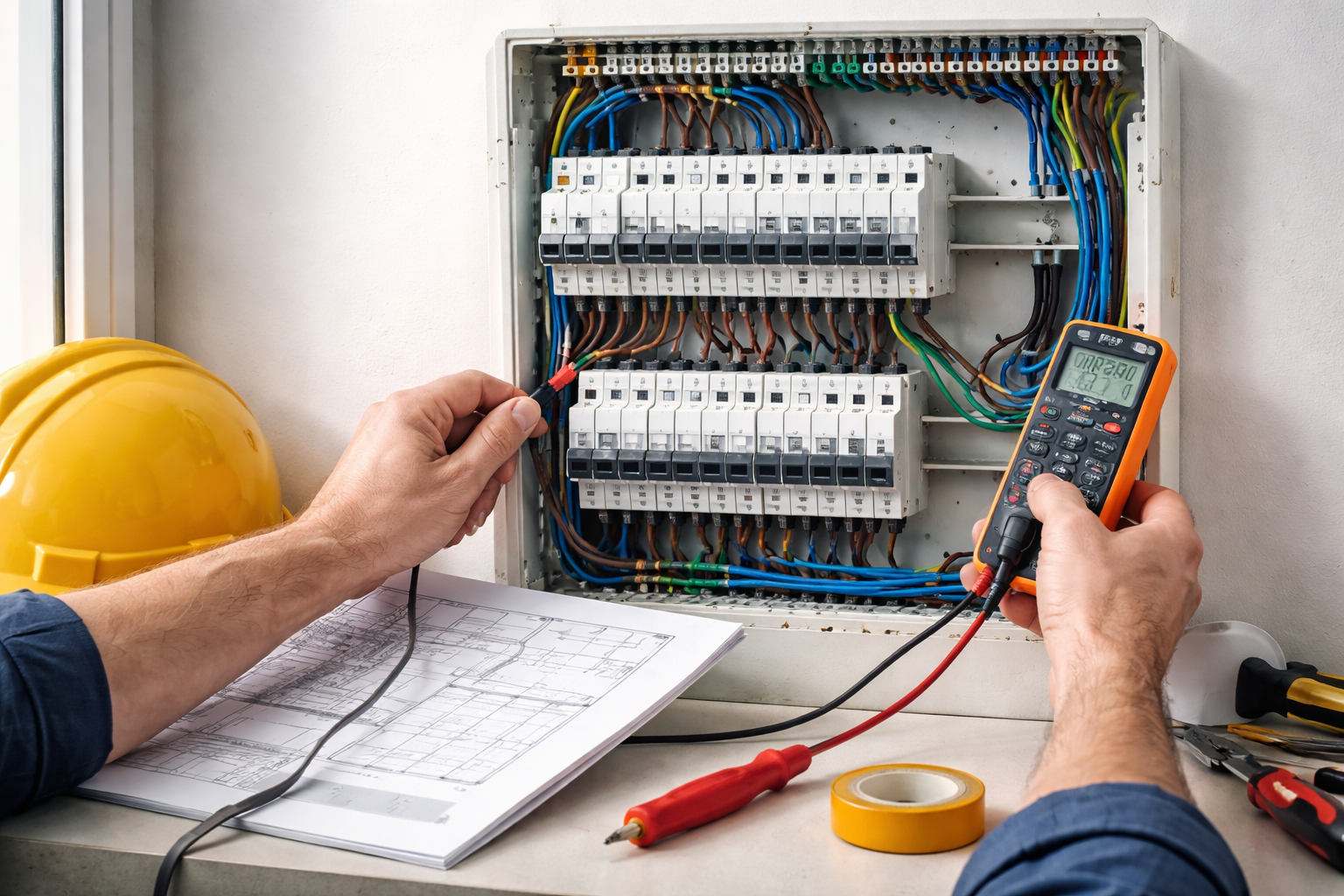

Guía completa para dimensionar un cuadro eléctrico residencial

El cuadro eléctrico es el corazón de la instalación de una vivienda. Un diseño correcto garantiza seguridad, fiabilidad y margen de crecimiento, mientras que un mal dimensionamiento genera averías, disparos intempestivos y reformas futuras.

En esta guía abordamos el diseño del cuadro eléctrico residencial desde un enfoque profesional: normativa, cálculo, selección de protecciones y criterios reales de instalador.

1) Qué es un cuadro eléctrico y por qué su diseño es crítico

El cuadro eléctrico agrupa los dispositivos que protegen a las personas y a la instalación frente a sobrecargas, cortocircuitos y defectos de aislamiento. Además, actúa como punto de distribución y ampliación futura.

“Un cuadro eléctrico no se diseña para el día que se instala, sino para los años que va a funcionar.”

2) Normativa de referencia

REBT – Real Decreto 842/2002
ITC-BT-19 · Instalaciones interiores
ITC-BT-23 · Protección contra sobretensiones
ITC-BT-24 · Protección contra sobreintensidades
ITC-BT-25 · Grados de electrificación

La normativa fija mínimos. El criterio profesional marca la diferencia.

3) Determinar cargas y grado de electrificación

Grado	Potencia prevista	Aplicación
Básica	≈ 5,75 kW	Viviendas sin grandes consumos
Elevada	≈ 9,2 kW	Climatización, VE, fotovoltaica

4) Dimensionamiento de conductores y protecciones

La sección del conductor debe ser coherente con la protección asociada y la caída de tensión admisible.

Sección	Uso habitual	PIA típico
1,5 mm²	Iluminación	10A
2,5 mm²	Tomas	16A
4–6 mm²	Cocina / clima	20A–25A

“La protección nunca debe permitir una intensidad superior a la admisible por el conductor.”

5) Cuadros preparados para fotovoltaica y vehículo eléctrico

Reserva de espacio en carril DIN
Diferenciales adecuados a electrónica de potencia
Separación de circuitos
Canalizaciones preparadas

6) Checklist profesional descargable

Para facilitar la revisión final de la instalación, hemos preparado un checklist profesional en PDF con los puntos clave antes de dar un cuadro por finalizado.

📄 Descargar checklist profesional en PDF

“Un cuadro bien revisado el día de la entrega es un problema menos dentro de cinco años.”

Conclusión

Dimensionar correctamente un cuadro eléctrico residencial implica pensar en seguridad, uso real y evolución futura. Un buen diseño reduce averías, mejora la experiencia del usuario y evita intervenciones innecesarias.
