TERRAL - LÍQUIDO: cómo resolver tomas de tierra en suelos de alta resistividad. (Casos prácticos reales)
En obra nueva, reforma o en fotovoltaica, uno de los grandes dolores de cabeza del instalador es la resistencia de tierra en suelos “imposibles”: terrenos secos, pedregosos, rellenos de obra o con resistividades por las nubes. En este artículo vemos varios casos prácticos donde el problema es distinto, pero la solución técnica es la misma: TERRAL-LÍQUIDO activador conductivo.
1) Qué es TERRAL-LÍQUIDO y qué hace realmente en el terreno
TERRAL-LÍQUIDO es un activador conductivo líquido para tomas de tierra que se aplica directamente sobre el terreno que rodea a la pica, conductor o electrodo. Su función es:
-
Reducir drásticamente el valor de resistencia de tierra en suelos de alta y muy alta resistividad.
- Mejorar la conductividad iónica del terreno alrededor del electrodo.
- Estabilizar la resistencia frente a cambios estacionales de humedad.
- Permitir cumplir normativa sin multiplicar el número de picas ni hacer obras mayores.

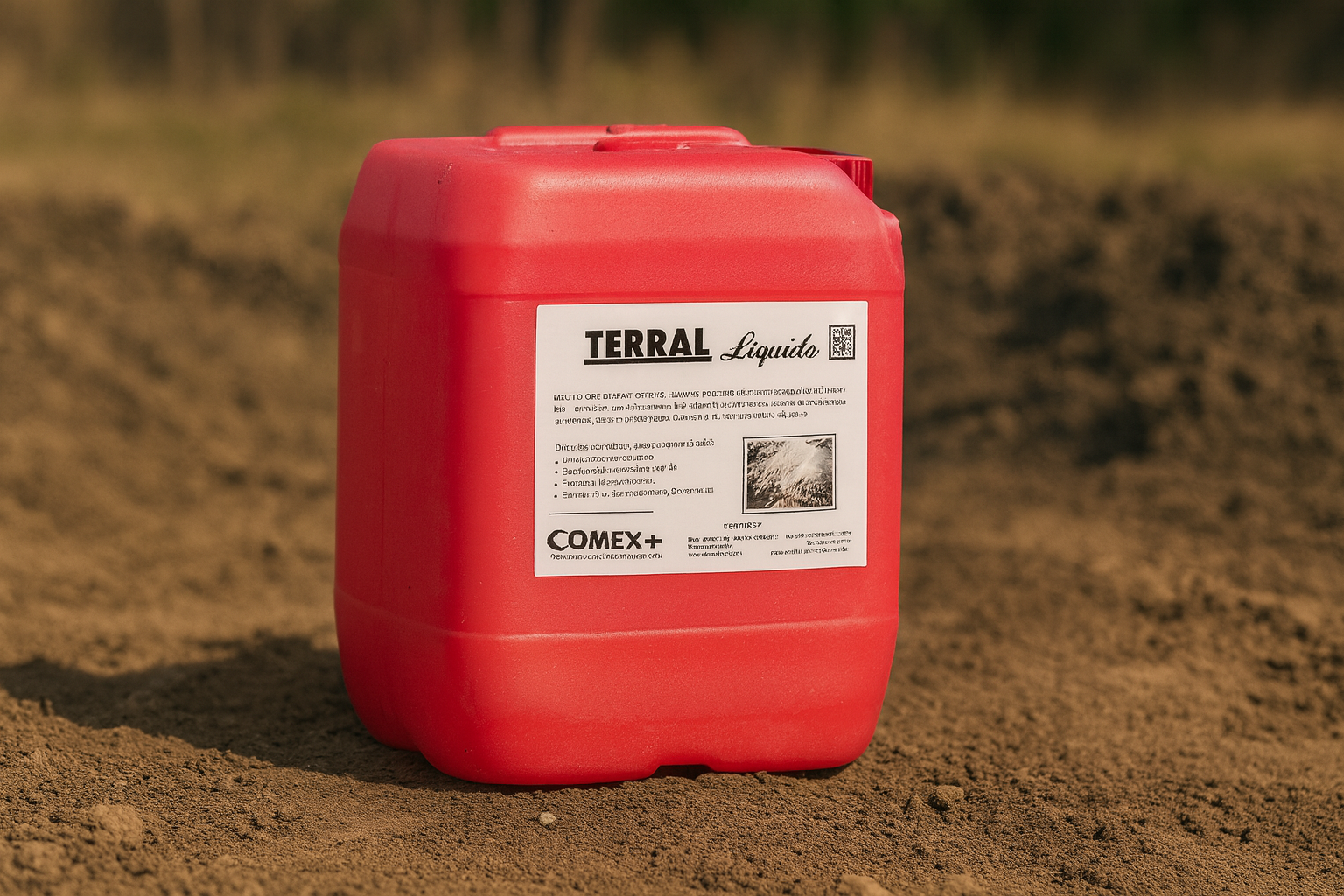

Se suministra en bidones de 25 kg y se aplica tal cual, sin mezclas previas: se vierte alrededor del electrodo y se deja que el producto se integre en el suelo.
“Cuando el terreno no acompaña, TERRAL-LÍQUIDO convierte una puesta de tierra ‘imposible’ en una instalación que cumple valores de resistencia y estabilidad sin reventar el presupuesto.”
2) Caso práctico 1 — Vivienda en suelo arenoso y seco
2.1 El problema
Vivienda unifamiliar aislada en una parcela con suelo predominantemente arenoso, seco y con poca materia orgánica. El instalador ejecuta una puesta de tierra convencional:
- Pica galvanizada de 1,5 m.
- Cable desnudo de tierra enterrado hasta la arqueta.
- Cable de tierra de 25mm2 hasta el cuadro de protecciones.
- Resto de protecciones correctamente dimensionadas.
La medición inicial arroja valores por encima de 150 Ω. Se trata de una vivienda, por lo que el instalador busca valores de 37 Ω, bastante más bajos para garantizar la seguridad y funcionamiento correcto de protecciones según indica el REBT.
2.2 Aplicación de TERRAL-LÍQUIDO
Para evitar abrir más zanjas y colocar varias picas adicionales, se opta por tratar el terreno alrededor del electrodo:
- Se abre un pequeño cajeado alrededor de la pica hasta la profundidad necesaria.
- Se vierte TERRAL-LÍQUIDO directamente desde el bidón, asegurando el contacto con la zona de la pica.
- Se rellena de nuevo el hueco con la propia tierra.
2.3 Resultado
Tras 24–48 horas, se repite la medición:
- La resistencia cae por debajo de los 40 Ω.
- Pasada una semana, se estabiliza en torno a 30 Ω.
El instalador consigue una puesta de tierra segura en un suelo muy poco favorable, sin multiplicar el número de picas ni alargar la obra.
3) Caso práctico 2 — Comunidad de vecinos sobre relleno de obra
3.1 El contexto
Edificio de los años 80 en una urbanización. El cuarto de contadores y la arqueta de tierra se apoyan sobre un terreno con rellenos de obra: grava, restos de hormigón, arena y capas poco homogéneas.
La comunidad sufre problemas recurrentes:
- La resistencia de tierra es aceptable en invierno, pero sube mucho en verano.
- Las inspecciones periódicas empiezan a dar valores límite.
- El administrador pide solución, pero sin “levantar medio edificio”.
3.2 Solución con TERRAL-LÍQUIDO
Se aprovecha la pica ya existente (en buen estado mecánico) y se decide tratar el terreno:
- Se abre la arqueta; se sanea ligeramente el entorno de la pica.
- Se aplica TERRAL-LÍQUIDO alrededor del electrodo.
- No se modifican los conductores de tierra ni la ubicación de la toma.
3.3 Resultado
Tras el tratamiento:
- La resistencia queda estabilizada en torno a 20 Ω.
- Las variaciones estacionales se reducen drásticamente.
- Se evita la instalación de nuevas picas y zanjas, con el ahorro de obra que supone.
“En comunidades, TERRAL-LÍQUIDO permite corregir tomas de tierra antiguas sin tener que rehacer toda la infraestructura ni generar obras muy invasivas.”
4) Caso práctico 3 — Nave industrial con instalación fotovoltaica
4.1 El reto
Nave industrial con cubierta fotovoltaica y gran número de protecciones tanto en AC como en DC. El terreno es arcilloso, con un comportamiento muy distinto entre invierno y verano:
- En épocas lluviosas, la resistencia se sitúa en valores correctos.
- En verano, con el suelo muy seco, sube hasta valores que preocupan por el correcto disparo de protecciones.
4.2 Aplicación
Se decide intervenir sobre el sistema de puesta de tierra existente, sin modificar la estructura de la instalación:
- Tratamiento con TERRAL-LÍQUIDO en varias picas clave del anillo de tierra.
- Mantenimiento de la distribución y secciones de conductor.
4.3 Resultado
Después del tratamiento:
- La resistencia se mantiene dentro de los márgenes previstos durante todo el año.
- Los dispositivos de protección (especialmente SPD en DC y AC) trabajan dentro de su rango de diseño.
- Se evita tener que ampliar el campo de electrodos en zonas donde el acceso con maquinaria es complicado.
5) Caso práctico 4 — Estación de telecomunicaciones en zona rocosa
5.1 El problema
Estación de telecomunicaciones situada en una loma rocosa, con resistividades del terreno muy altas. Ya se ha ejecutado un pozo profundo con pica de varios metros y, aun así, la resistencia de tierra no baja del orden de los 45–55 Ω, insuficiente para las exigencias del operador.
5.2 Intervención con TERRAL-LÍQUIDO
En lugar de rehacer el pozo —con el coste que ello implica— se opta por:
- Aplicar TERRAL-LÍQUIDO en el interior del pozo, en contacto con la pica profunda.
- Dejar que el producto se distribuya en el entorno de la perforación.
5.3 Resultado
Tras la estabilización:
- La resistencia baja a valores del orden de 12–15 Ω.
- Se cumple con holgura el requisito del cliente.
- Se evita una segunda fase de perforaciones, hormigonados y desplazamientos de maquinaria pesada.
6) TERRAL-LÍQUIDO en el catálogo de InstalaExpert
Para este tipo de situaciones, en InstalaExpert dispones de TERRAL-LÍQUIDO activador conductivo en formato profesional de 25 kg, pensado específicamente para tomas de tierra en suelos de alta y muy alta resistividad.
Es especialmente interesante en:
- Viviendas unifamiliares con suelos arenosos o muy secos.
- Comunidades de propietarios con tomas de tierra antiguas sobre rellenos de obra.
- Naves industriales y plantas fotovoltaicas con fuertes variaciones estacionales.
- Centros de datos, estaciones de telecomunicaciones y cualquier instalación crítica.
“Un solo producto, múltiples escenarios: con TERRAL-LÍQUIDO puedes darle una salida profesional a muchos terrenos que, a priori, no te permiten cumplir valores de puesta de tierra.”
7) Conclusión — Distintos problemas, misma solución técnica
Suelos arenosos, rellenos de obra, arcillas extremas, roca… Todos ellos tienen algo en común: complican hasta el límite la consecución de una puesta de tierra segura y estable. En los casos que hemos visto:
- La opción “clásica” habría sido añadir picas, abrir más zanjas o rehacer pozos.
- La solución con TERRAL-LÍQUIDO ha permitido corregir el valor de resistencia actuando directamente sobre el terreno.
- Se han reducido tiempos, costes de obra y molestias para el cliente final.
Para el instalador profesional, contar con este tipo de activadores en su maletín de soluciones significa ir un paso más allá de “poner picas” y pasar a diseñar tomas de tierra realmente adaptadas al terreno.
En InstalaExpert encontrarás TERRAL-LÍQUIDO y otros materiales profesionales para que tus instalaciones de puesta de tierra estén a la altura de las exigencias técnicas y normativas actuales.
